導電滑環的通路數是什么 如何確定滑環通路數
文章出處：英智科技 人氣：發表時間：2025-03-25 14:49
導電滑環的通路數量是用戶選型時關注的重要參數之一，直接決定了設備能同時傳輸多少路電流或信號。英智科技可以按照客戶的需求來設計導電滑環的通路數，從幾路到上百路不等，以滿足不同應用場景的要求。
1.什么是導電滑環通路數

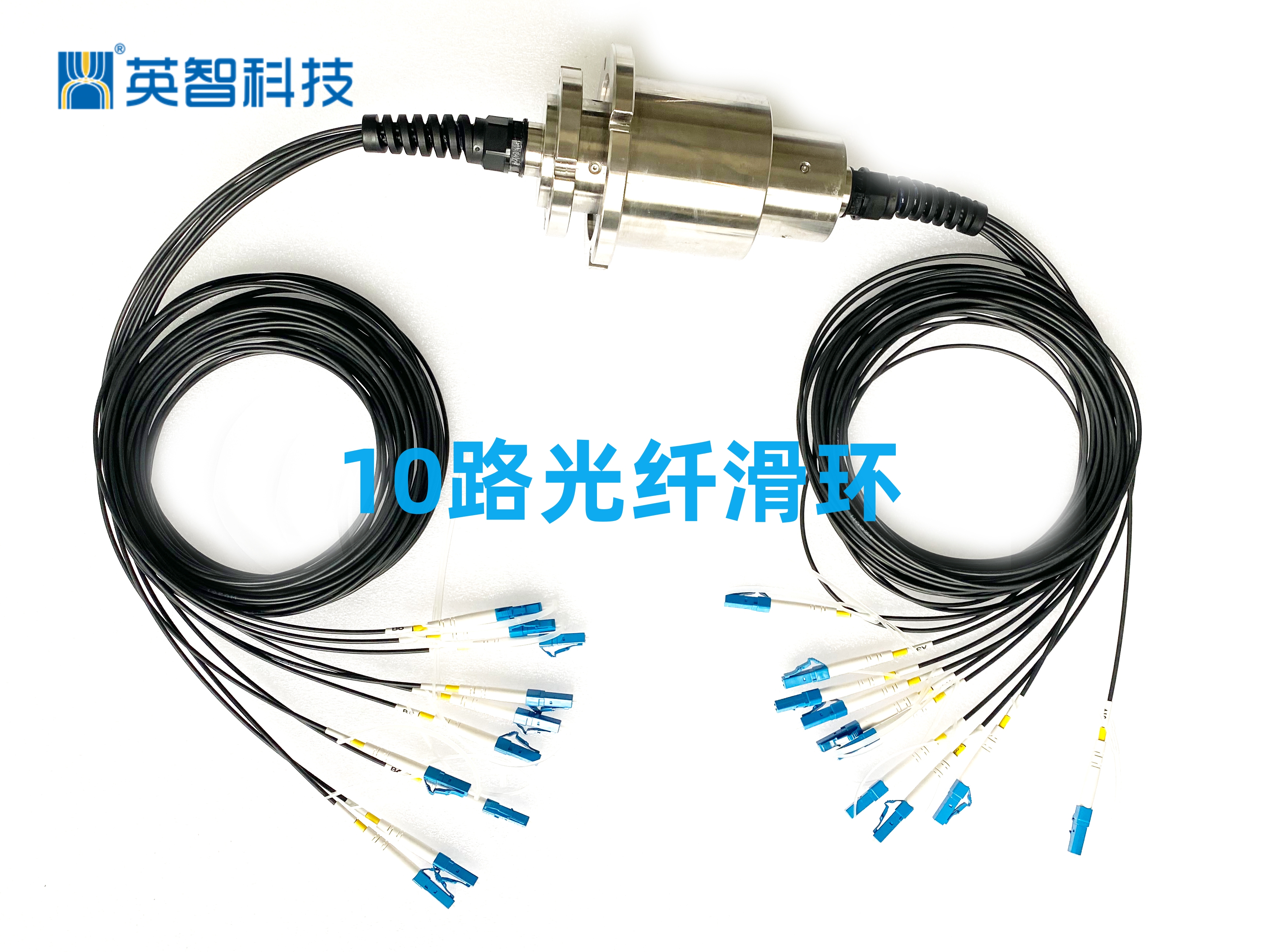

導電滑環的“路數”指的是能夠同時獨立傳輸?shù)碾娏骰蛐盘?hào)通道。例如一個10路的滑環可以同時傳輸10路電流、信號或混合類型的數據，每一路相互獨立，避免干擾。
2.滑環通路數的匹配規格
不同類型的導電滑環支持的電流范圍不同，一般來說：
小電流滑環：適用于傳輸毫安級到幾安培的電流，常用于儀器、傳感器等設備。
中等電流滑環：支持10A~50A的電流，適用于自動化設備、電機控制等場景。
大電流滑環：可支持100A以上，甚至高達數百安培，廣泛應用于工業電機、大型設備供電等高功率需求的場合。
3.滑環信號通路支持信號
導電滑環不僅可以傳輸電流，還支持各種類型的信號，如：
模擬信號（如傳感器信號、電壓信號）
數字信號（如RS485、CAN總線）
高頻信號（如以太網、HDMI、USB等）
混合信號（同時傳輸電流和數據）
在高精度應用中，如醫療設備、機器人、光電跟蹤系統等，導電滑環需要具備低噪聲、低干擾、高穩定性的特性，以確保信號傳輸質量不受影響。
4.多通路導電滑環的選擇
如果設備僅需傳輸少量電流或簡單信號，選擇標準小型滑環（6~12路）即可滿足需求。
如果設備需要同時傳輸多種電流和信號，需選擇中等通路（12—36路）或多通路（大于36路）的滑環。
在復雜應用中，如風力發電、航空航天等，可能需要數百路通道，這時可聯系英智科技定制專用滑環，以適應大規模數據和電流傳輸需求。
總的來說導電滑環通路數核心選擇原則一是匹配設備功能需求，明確需傳輸?shù)碾娫?、信?hào)類型及數量，如：動力電流、控制信號、數據信號（如以太網）、傳感器信號等；混合傳輸場景需單獨劃分通路，例如：1路300A大電流+4路10A電源+2路RS485信號。高頻/微弱信號（如熱電偶、視頻信號）需獨立通路，避免干擾，推薦鍍金觸點或屏蔽結構；另外是高頻/微弱信號（如熱電偶、視頻信號）需獨立通路，避免干擾，推薦鍍金觸點或屏蔽結構；大功率電流與信號通路需物理隔離，采用分體式絕緣隔板設計。
